熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。

 紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢?jiàn)的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

現代紅外熱像儀的工作原理是使用光電設備來檢測和測量輻射，并在輻射與表面溫度之間建立相互聯系。所有高于jue對零度(-273℃)的物體都會發出紅外輻射。 紅外熱像儀利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢?jiàn)的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。通過查看熱圖像，可以觀察到被測目標的整體溫度分布狀況，研究目標的發熱情況，從而進行下一步工作的判斷。

工作時，紅外熱像儀利用光學器件將場景中的物體發出的紅外能量聚焦在紅外探測器上，然后將來自每個探測器元件的紅外數據轉換成標準的視頻格式，并在標準的視頻監視器上顯示出來，或記錄在存儲器上。

目標的熱圖像和目標的可見光圖像不同，它不是人眼所能看到的目標可見光圖像，而是目標表面溫度的分布圖像，紅外熱像儀使人眼不能直接看到目標表面溫度的分布情況，變成人眼可以看到的代表目標表面溫度分布的熱圖像。

由于紅外熱像儀的特殊原理，在研發及生產/流程測試中，紅外熱像儀可用于實時捕捉并記錄熱分布及變化，方便工程人員查看并準確測量設備、產品及流程中加熱曲線或散熱、泄漏以及其他溫度因素。這也是紅外熱像儀可以廣泛應用于諸如微電子、造紙業、汽車行業、塑料注塑成型、家電設計等各個領域的原因所在。

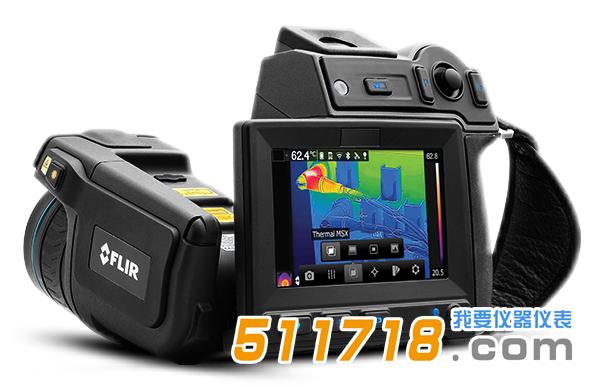

今天給大家推薦一款美國Teledyne FLIR T840紅外熱像儀，

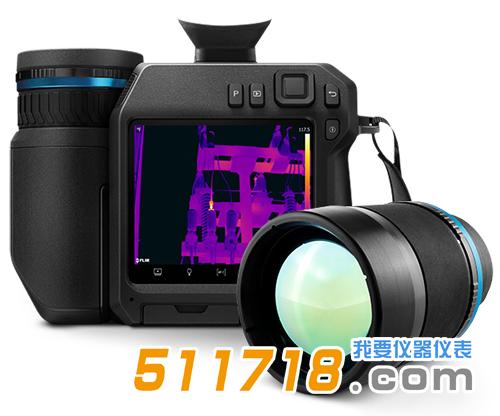

FLIR T840紅外熱像儀采用可180°旋轉的鏡頭平臺和深思熟慮的人體工程學設計，有助于用戶快速診斷難以接觸的部件。憑借集成的目鏡取景器和明亮的4英寸彩色LCD顯示屏，T840可以在很刺眼光照條件下輕松進行戶外檢測。采用可180°旋轉的鏡頭平臺和深思熟慮的人體工程學設計，有助于用戶快速診斷難以接觸的部件。6°長焦鏡頭選項可確保從更遠的距離測量小目標的溫度。
