德國OHV DAC H300電纜測試系統可編程控制, 具有自動耐壓, 局部放電 (PD) 測量和分析以及局放定位功能，可進行耐壓測試, 局放分析以及局放定位。

德國OHV DAC H300電纜測試系統產品簡介：

ohv diagnostic推出的阻尼交流 (DAC) 高壓設備H300是一款緊湊, 輕量且用途廣泛的系統, 用于測試和診斷高壓輸電電纜。系統可編程控制, 具有自動耐壓, 局部放電 (PD) 測量和分析以及局放定位功能。使用ohv套件可以輕松進行控制和分析, ohv套件是一款用于ohv diagnostic產品系列的通用軟件平臺。

DAC電纜測試不僅僅是基本的評估“好或壞”的測量手段, 更是一種高階的分析和診斷理念。它允許對新裝, 維修或計劃檢修的電纜絕緣狀況進行評估, 從而為資產管理提供參考。系統的測量方式包括：

在同等或高于工況電壓下的耐壓測試,

對整體電纜系統進行局部放電測量, 分析和定位

介損因子(tan δ)的估算。

DAC電壓測試和局放分析能夠可靠地檢測：

由安裝或鋪設引起的絕緣缺陷,

電纜附件的缺陷, 即中間接頭和電纜終端,

由老化過程導致的電纜絕緣劣化

ohv可根據特定要求設計DAC電纜測試系統的*高測試電壓。整套測試系統存儲于堅固耐用的運輸存儲箱中, 便于通過火車, 貨車甚至飛機運送至電纜測試現場。

德國OHV DAC H300電纜測試系統產品性能：

1、測試功能

耐壓測試

局部放電測量,分析和位置

損耗因數估算

基于IEC60270，IEEE P400.4/D7的電纜測試

2、現場性能

*大充電和峰值電壓288 kV

4個單元，總計僅約700公斤

堅固耐用的運輸存儲箱。

使用ohv diagnostic軟件輕松直觀地進行操作。

我們會努力按照原廠技術參數翻譯編輯，如技術參數中英文有差異，以英文參數為準。

德國OHV DAC H300電纜測試系統技術參數：

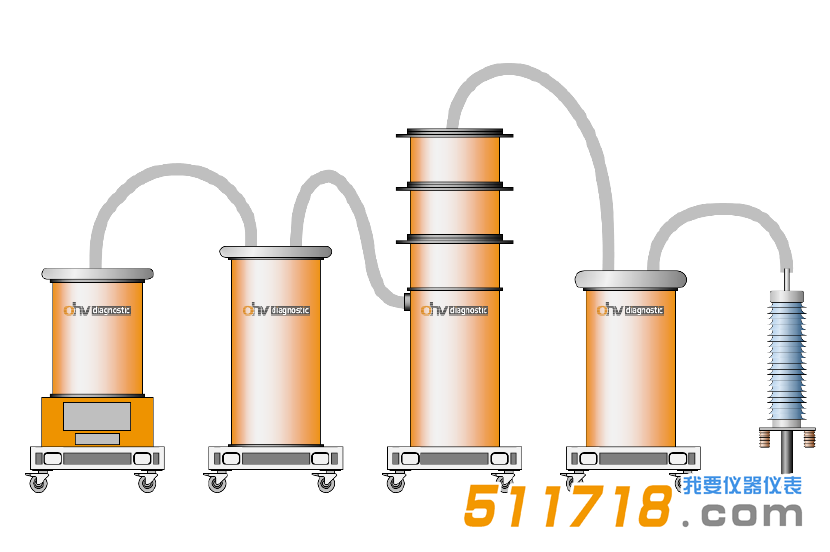

系統布局
單元1	高壓直流 (HVDC) 發生單元
單元2	高壓開關
單元3	振蕩電感
單元4	測量和耦合電容器
電壓等級
電源	三相, 380 V, 48–63 Hz, 4 kVA
DAC輸出電壓	*高288 kVpeak / 204 kVRMS (電壓等級可根據客戶要求定制)
DAC頻率范圍	30 Hz–500 Hz (依據IEC 60270)
運作方式
被測物電容	30 nF–3 μF (*大值相當于大約13 km長的電纜)
電纜中間接頭定位	集成在校準模式下
局放測量范圍	5 pC–100 nC
局放測量分辨率	1 pC
局放定位模式	寬帶, 100 kHz – 20 MHz, 自動調節
軟件	包含ohv診斷套件
*全特性	放電棒, 電壓控制
環境傳感器	濕度和溫度
運行工況	環境溫度: 0-50°C 環境濕度: 5-90% 相對濕度, 無凝露
重量	3個單元約500公斤(具體取決于產品電壓等級)
尺寸	4個單元存放于運輸存儲箱中 每個占地面積800 x 800平方毫米, 高度1,200 – 2,100毫米 (具體取決于產品電壓等級)。

德國OHV DAC H300電纜測試系統配置清單：

DAC系統包括高壓電源，高壓開關，振蕩電感以及測量/耦合電容，分別存儲于4個堅固的運輸存儲箱當中

供電電源，接地和高壓連接電纜套件，放電棒

校準器

堅固的電纜及附件運輸存儲箱

ohv診斷軟件套件

操作手冊
